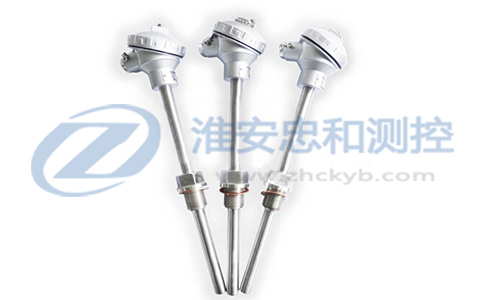

熱電偶概述
產業用熱電偶普通都是拆卸式熱電偶,熱電偶作為一種溫度傳感器凡是和顯現儀表，記實儀表和電子調理器配套利用來丈量、顯現、節制工藝體系的溫度參數。熱電偶能夠間接丈量各類出產中從0℃到1800℃規模的液體蒸汽和藹體介質和固體的外表溫度。熱電偶合適IEC國際規范分度號的鉑銠30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的拆卸式熱電偶規范。
熱電偶凡是由感溫元件、拆卸牢固拆卸、掩護套管和接線盒等首要部件構成。拆卸式熱電偶配上溫度變送器模塊等變送單位構成帶電流旌旗燈號輸入的溫度變送器產物，凡是被普遍利用于產業主動化節制體系。
熱電偶的測溫道理：

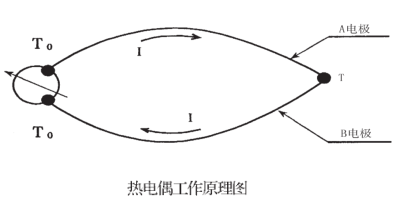

熱電偶的測溫道理是兩種差別成份的均質導體（熱電極）構成閉合回路，當兩頭存在溫差時，就會在回路中發生熱電流，即兩熱電極之間存在電勢差，當接上顯現儀表時，儀表上就唆使出熱電偶發生的熱電勢所對應的溫度值。熱電偶的熱電勢將跟著丈量端溫度降低而增添，熱電勢的巨細只與熱電偶導體材質及兩頭溫差有關，與熱電極的長度、直徑有關。
熱電偶丈量規模及許可偏差規模

型號	分度號	允差品級
		Ⅰ級		Ⅱ級
		允差值	測溫規模℃	允差值	測溫規模℃
WRN	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRN	K	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRM	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRM	N	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRE	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WRE	E	±0.004（t）	375~800	±0.004（t）	333~900
WRF	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRF	J	±0.004（t）	375~750	±0.004（t）	333~750
WRC	T	±0.5℃	-40~+125	±1℃	-40~+133
WRC	T	±0.004（t）	125~350	±0.0075（t）	133~350
WRP	S			±2.5℃	0~+600
WRP	S			±0.0025（t）	600~1300
WRQ	R			±2.5℃	0~+600
WRQ	R			±0.0025（t）	600~1300
WRR	B			±2.5℃	0~+600
WRR	B			±0.0025（t）	600~1600

注：t為感溫元件實測溫度值（℃）
熱電偶時候常數

熱惰性級別	時候常數（秒）	熱惰性級別	時候常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

熱電偶及補償導線公稱重壓：普通的說的是在任務溫濕度下掩體管所可以蒙受的外部外壓而分化。
熱電阻至少拔出來深度1：應不值為其保護保護管外徑的8－10倍（特列終產物破例）
耐壓層電阻功率值性能功率電阻功率值功率：當四周圍學習氛圍室溫因素為15－35℃，一定水分子含量＜80％時耐壓層電阻功率值性能功率電阻功率值功率≥5兆歐（電阻功率值100V）。兼具防濺式連分線盒的pt100，當一定室溫因素為93± 3℃ 時，耐壓層電阻功率值性能功率電阻功率值功率≥0.5兆歐（電阻功率值100V）
冷(leng)藏下(xia)的耐(nai)壓熱(re)(re)敏(min)電阻功率(lv)：熱(re)(re)電偶(ou)及補償導線(xian)在冷(leng)藏下(xia)，其熱(re)(re)探針材料（蘊含(han)雙(shuang)支(zhi)式）與(yu)保護管和雙(shuang)支(zhi)熱(re)(re)探針材料區間內的耐(nai)壓熱(re)(re)敏(min)電阻功率(lv)（按每米計）應多于下(xia)表劃界(jie)的值。

劃定的永劫候利用溫度（℃）	實驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

熱電偶產物選型
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□

WR□	熱電偶規范型
1	標記	熱電偶種別		分度號
	N	鎳鉻-鎳硅		K
	M	鎳鉻硅-鎳硅		N
	E	鎳鉻-銅鎳		E
	F	鐵-銅鎳		J
	C	銅-銅鎳		T
	P	鉑銠10-鉑		S
	Q	鉑銠13-鉑		R
	R	鉑銠30-鉑銠6		B
	W	鎢錸3-鎢錸25		WRe3/25
	2	標記	熱電偶對數
		1	單支式（可不標記）
		2	雙支式
		3	標記	拆卸牢固拆卸
			1	無牢固拆卸
			2	牢固羅紋
			3	勾當法蘭
			4	牢固法蘭
			5	靈敏管討論式
			6	牢固羅紋錐情勢
			7	直行管討論式
			8	牢固羅紋管討論式
			9	勾當羅紋管討論式
			4	標記	接線盒情勢
				2	防濺式
				3	防水式
				4	隔爆式
				5	標記	掩護管直徑（mm）
					0	Ф16
					1	Ф12（S/R/B型熱電偶為Ф25雙層管）
					2	Ф16（高鋁管，限用于K、N型熱電偶）
					3	Ф25（高鋁管，限用于K、N型熱電偶）
						特別申明（直徑表明Ф尺寸）
					6	總長L/	mm
						7	拔出長度l	mm
						8	標記	隔爆品級
							BT4	ExdIIBT4
							CT4	ExdIICT4

熱電偶選型須知：

1、丈量的介質稱號，侵蝕性，溫度，壓力等；
2、丈量元件的分度號：K型、E型、T型、S型等；
3、丈量元件是數目（是單支仍是雙支）

4、拆卸在管道或槽罐等容器裝備上的插深長度；

5、傳感器的直徑；

6、與管道或容器裝備的毗連體例及尺寸；

7、接線體例是接納接線盒接線仍是引線引出式等體例；

8、輸入旌旗燈號請求是熱電偶mv旌旗燈號仍是電流旌旗燈號等旌旗燈號請求；
熱電偶慣例分度號型號一覽：
1、分度號K型：
WRN-130 WRN-131 WRN-230 WRN-231 WRN-240 WRN-241 WRN-330 WRN-331 WRN-430 WRN-431 WRN-440 WRN-441 WRN-630 WRN-631;
WRN2-130 WRN2-131 WRN2-230 WRN2-231 WRN2-240 WRN2-241 WRN2-330 WRN2-331 WRN2-430 WRN2-431 WRN2-440 WRN2-441 WRN2-630 WRN2-631;
WRNK-130 WRNK-131 WRNK-230 WRNK-231 WRNK-240 WRNK-241 WRNK-330 WRNK-331 WRNK-430 WRNK-431 WRNK-440 WRNK-441 WRNK-630 WRNK-631;
WRNK2-130 WRNK2-131 WRNK2-230 WRNK2-231 WRNK2-240 WRNK2-241 WRNK2-330 WRNK2-331 WRNK2-430 WRNK2-431 WRNK2-440 WRNK2-441 WRNK2-630 WRNK2-631;
2、分度號N型：
WRM-130 WRM-131 WRM-230 WRM-231 WRM-240 WRM-241 WRM-330 WRM-331 WRM-430 WRM-431 WRM-440 WRM-441 WRM-630 WRM-631;
WRM2-130 WRM2-131 WRM2-230 WRM2-231 WRM2-240 WRM2-241 WRM2-330 WRM2-331 WRM2-430 WRM2-431 WRM2-440 WRM2-441 WRM2-630 WRM2-631;
WRMK-130 WRMK-131 WRMK-230 WRMK-231 WRMK-240 WRMK-241 WRMK-330 WRMK-331 WRMK-430 WRMK-431 WRMK-440 WRMK-441 WRMK-630 WRMK-631;
WRMK2-130 WRMK2-131 WRMK2-230 WRMK2-231 WRMK2-240 WRMK2-241 WRMK2-330 WRMK2-331 WRMK2-430 WRMK2-431 WRMK2-440 WRMK2-441 WRMK2-630 WRMK2-631;
3、分度號E型：
WRE-130 WRE-131 WRE-230 WRE-231 WRE-240 WRE-241 WRE-330 WRE-331 WRE-430 WRE-431 WRE-440 WRE-441 WRE-630 WRE-631;
WRE2-130 WRE2-131 WRE2-230 WRE2-231 WRE2-240 WRE2-241 WRE2-330 WRE2-331 WRE2-430 WRE2-431 WRE2-440 WRE2-441 WRE2-630 WRE2-631;
WREK-130 WREK-131 WREK-230 WREK-231 WREK-240 WREK-241 WREK-330 WREK-331 WREK-430 WREK-431 WREK-440 WREK-441 WREK-630 WREK-631;
WREK2-130 WREK2-131 WREK2-230 WREK2-231 WREK2-240 WREK2-241 WREK2-330 WREK2-331 WREK2-430 WREK2-431 WREK2-440 WREK2-441 WREK2-630 WREK2-631;
4、分度號S型：
WRP-130 WRP-131 WRP-230 WRP-231 WRP-240 WRP-241 WRP-330 WRP-331 WRP-430 WRP-431 WRP-440 WRP-441 ;
WRP2-130 WRP2-131 WRP2-230 WRP2-231 WRP2-240 WRP2-241 WRP2-330 WRP2-331 WRP2-430 WRP2-431 WRP2-440 WRP2-441 ;
5、分度號B型：
WRR-130 WRR-131 WRR-230 WRR-231 WRR-240 WRR-241 WRR-330 WRR-331 WRR-430 WRR-431 WRR-440 WRR-441 ;
WRR2-130 WRR2-131 WRR2-230 WRR2-231 WRR2-240 WRR2-241 WRR2-330 WRR2-331 WRR2-430 WRR2-431 WRR2-440 WRR2-441 ;
