Y系列
壓力表（彈簧管壓力表、指針式壓力表）合用于丈量無爆炸風險，不結晶，不凝結及對鋼合金不起侵蝕感化的液體、蒸汽和藹體等介質的壓力。壓力表按照差別的利用環境和功效請求挑選差別的材質與功效。通俗低溫無侵蝕的場所利用通俗材質的壓力表，而對特定場所和低溫、侵蝕性的場所應當選用特定請求的材質。壓力表按照顯現請求分：指針式唆使壓力表、數字式顯現壓力表；按照材質差別分為：通俗壓力表、
不銹鋼壓力表、全塑壓力表；按照功效請求差別分為：
耐震壓力表、
電接點壓力表、遠傳壓力表、
隔閡壓力表、防爆壓力表等；按照特定介質利用的場所分為：
氧氣壓力表、乙炔壓力表、氨壓力表、氫氣壓力表、氮氣壓力表、自然氣壓力表等。
一、壓力表規格型號：
壓力表表盤直徑(mm)：φ40 φ50 φ60 φ100 φ150 φ200 φ250
利用任務環境溫度：-40℃～70℃，相對溫度不大于 85%
儀表履行規范：GB/T1226-2001
壓力表討論：規范羅紋為公制羅紋M10*1 M14*1.5 M20*1.5，請求管羅紋G、錐管羅紋ZG/NPT/PT等都可按請求訂制出產。
壓力表表殼材質：鐵殼、不銹鋼
壓力表彈性元件材質：銅合金、304、316
壓力表討論材質：銅合金、不銹鋼304、不銹鋼316L
壓力表精度：2.5級（40mm 50mm 60mm 250mm表盤直徑）；1.6級；1.5級；1.0級；真空壓力表1.6級（表盤100mm以上）
二、壓力表規格及量程參數：
|
型號 |
精度品級：% |
量程規模：MPa |
布局特色 |
討論羅紋尺寸 |
Y-40
Y-40Z |
2.5 |
0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；0~4；
0~6 |
徑向
軸向 |
M10×1
G1/8 |
Y-50
Y-50Z |
0~0.1；0~0.16；0~0.25；0~0.4；
0~0.6；0~1；0~1.6；0~2.5；
0~4；0~6；0~10；0~16；0~25；0~40； |
徑向
軸向 |
M14×1.5 |
|
Y-60 |
2.5 |
-0.1~0；-0.1~0.06；-0.1~0.15；
-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60；0~100； |
徑向 |
M14×1.5 |
Y-100
Y-150
Y-200 |
1.6；1.5；1.0
1.6 |
M20×1.5 |
|
Y-250 |
2.5 |
|
Y-60Z |
2.5 |
軸向 |
M14×1.5 |
Y-100Z
Y-150Z |
1.6；1.5；1.0 |
M20×1.5 |
|
Y-60ZT |
2.5 |
軸向帶前邊 |
M14×1.5 |
Y-100ZT
Y-150ZT |
1.6；1.5；1.0 |
M20×1.5 |
Y-100TQ
Y-150TQ |
1.6；1.5；1.0 |
徑向帶前邊 |
M20×1.5 |
|
Y-200 |
1.6 |
0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；
0~1；0~1.6；0~2.5；0~4；0~6；0~10；
0~16；0~25；0~40；0~60； |
徑向 |
M20×1.5 |
|
Y-250 |
2.5 |

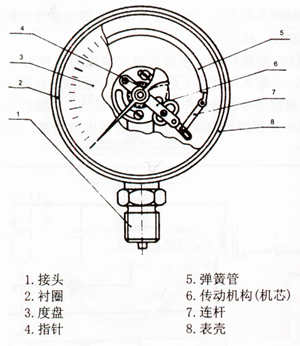

三、壓力表布局道理：
壓力表的丈量體系由討論、彈簧和傳動機構構成。因為被測壓力的變更使彈簧管自在端發生位移，借連桿動員扇形傳動齒輪端部的指針扭轉，在盤度唆使響應的壓力數值，經由進程指針唆使壓力表對應刻度盤地位停止讀數。為了消弭扇形齒輪轉軸齒輪空隙勾當，在轉軸齒輪上裝配了盤形游絲。

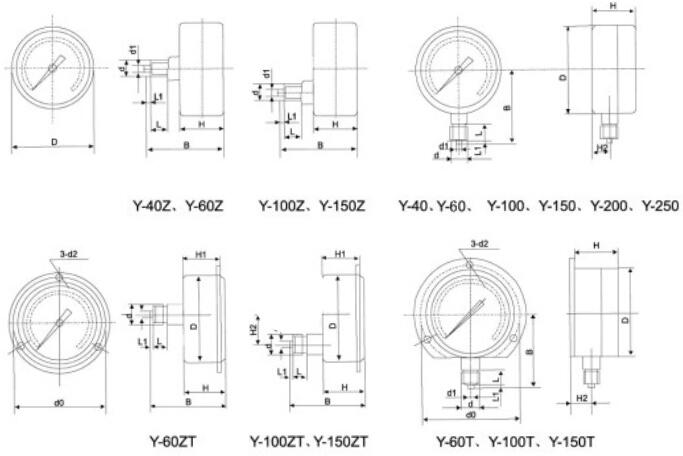

五、壓力表規格尺寸先容：
|
型號 |
D |
d |
d1 |
L |
d0 |
B |
H |
d2 |
H1 |
H2 |
L1 |
|
Y40 |
Φ40 |
M10×1 |
Φ2.5 |
10 |
|
38 |
24 |
|
|
8.5 |
2 |
|
Y40Z |
|
40 |
24 |
|
|
0 |
|
Y60 |
Φ60 |
M14×1.5或M10×1 |
Φ5 |
14 |
|
56 |
30 |
|
|
12 |
|
Y60Z |
|
58 |
30 |
|
|
0 |
|
Y60T |
72 |
56 |
30 |
Φ4.5 |
|
13 |
|
Y60ZT |
53 |
30 |
Φ4.5 |
24 |
0 |
|
Y100 |
Φ100 |
M20×1.5 |
Φ6 |
20 |
|
90 |
44 |
|
|
18 |
|
Y100Z |
|
85 |
44 |
|
|
30 |
|
Y100T |
118 |
90 |
45 |
Φ5.5 |
|
18 |
|
Y100ZT |
85 |
44 |
Φ5.5 |
39 |
30 |
|
Y150 |
Φ150 |
|
115 |
48 |
|
|
18 |
|
Y150Z |
|
92 |
47 |
|
41 |
30 |
|
Y150T |
165 |
115 |
48 |
Φ5.5 |
|
18 |
|
Y150ZT |
92 |
47 |
Φ5.5 |
|
30 |
|
Y200 |
Φ200 |
|
146 |
50 |
|
|
18 |
|
Y250 |
Φ250 |
|
167 |
50 |
|
|
18 |

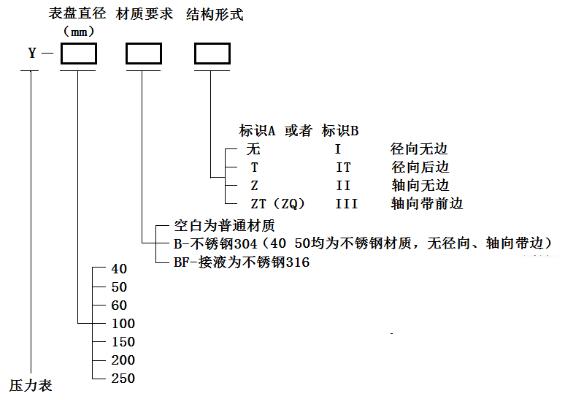

六、壓力表挑選參數請求：
1、丈量介質稱號、任務溫度及特征
2、壓力表表盤的挑選
3、壓力表壓力量程的挑選：請求壓力表的量程是普通任務壓力的1.5~2倍壓力
4、壓力表材質的挑選
5、壓力表羅紋尺寸
6、壓力表表盤與毗連地位挑選：徑向；軸向無邊；軸向帶邊
七、壓力表裝配注重事變：
1、壓力儀表的裝配是一個體系進程，現實上壓力儀表自身的感化就必須經由進程全部體系來實現，壓力儀表裝配精確以外還要注重體系的精確裝配。壓力儀表的裝配須要注重的事變也良多，包含以下一些方面。
2、壓力儀表的裝配處和丈量處的挑選應盡量附近，壓力儀表在短間隔的前提下任務，能更好的供給唆使以防止唆使緩慢景象。壓力儀表的裝配還要注重全部體系的密閉性，出格在處置有毒無害或易燃易爆介質時，更要注重不能呈現泄露景象。
3、壓力儀表體系的裝配首要包含壓力口的挑選、管道的鋪設和壓力儀表自身的裝配。壓力儀表的壓力口挑選要精確，在工藝流程上肯定的取壓口地位應能保障測得所要拔取的工藝參數。壓力儀表管道的鋪設則要統籌全部體系丈量的精確率，恰當調劑管路的地位和傾斜度等。
4、壓力儀表的裝配要注重儀表的均衡和安定，壓力儀表自身應垂直于程度面停止裝配，而壓力儀表的測定點也要堅持在與壓力儀表裝配處不異的程度線上，若是沒法堅持程度分歧就要停止高度偏差的批改。
5、壓力儀表在裝配時能夠會加裝一些附加裝備，如為保障壓力儀表不受介質的侵蝕、結晶影響，而為壓力儀表加裝斷絕舉措辦法，或是為了保障壓力儀表的防振才能而加裝的緩沖器等，這些壓力儀表附加裝備的裝配都要保障不發生附加偏差，不影響全部壓力儀表體系的丈量精確率。
八、壓力表的精確利用：
壓力表合用于丈量無爆炸風險，不結晶，不凝結及對鋼合金不起侵蝕感化的液體、蒸汽和藹體等介質的壓力。它能直觀地顯現出各個工序關鍵的壓力變更，洞察產物或介質流程中的前提構成，監督出產運轉進程中的寧靜意向，并經由進程主動連鎖或傳感裝配，修建了一道敏捷靠得住的寧靜保障。
1、表盤直徑為了使操縱職員能精確地看清壓力值，壓力表的表盤直徑不應太小，若是壓力表裝得較高或離崗亭較遠，表盤直徑應增大。
2、工感化壓力表的精度是以許可偏差占表盤刻度極限值的百分數來表現的。精度品級通俗都標在表盤上，選用壓力表時，應按照裝備的壓力品級和現實任務須要來肯定精度。
3、量程裝在汽鍋、壓力容器上的壓力表，其最大量程（表盤上刻度極限值）應與裝備的任務壓力相順應。壓力表的量程通俗為裝備任務壓力的1．5～3倍，最好取2倍。若選用的壓力表量程過大，因為一樣精度的壓力表，量程越大，許可偏差的相對值和肉眼察看的偏差就越大，則會影響壓力讀數的精確率；反之，若選用的壓力表量程太小，裝備的任務壓力即是或靠近壓力表的刻度極限，則會使壓力表中的彈性元件持久處于最大的變形狀況，易發生永遠變形，引發壓力表的偏差增大和利用壽命下降。別的，壓力表的量程太小，萬一超壓運轉，指針超出最大量程靠近零位，而使操縱職員發生錯覺，形成更大的變亂。是以，壓力表的利用壓力規模，應不跨越刻度極限的60～70％。
4、壓力表用于丈量的介質若是有侵蝕性，那末必然要按照侵蝕性介質的詳細溫度、濃度等參數來選用差別的彈性元件資料，不然達不到預期的目標。
5、平常正視利用保護，按期停止查抄、洗濯并做好利用環境記實。
6、壓力表通俗檢定周期為六個月。強迫檢定是保障壓力表手藝機能靠得住、量值通報精確、有用保障寧靜出產的法令辦法。
九、壓力表保護與頤養：
（一）壓力表運轉至三個月停止一次一級頤養，其內容和請求以下：
1、查抄三通旋塞和存水彎管討論，消弭泄露。
2、查抄壓力表 可否回零。
3、查抄并沖刷存水彎管，確保通順。
（二）壓力表運轉至一年后停止一次二級頤養，其內容和請求以下：
1、把壓力表裝配上去，送計量部分校驗并鉛封。
2、裝配查抄存水彎管，絲扣應無缺。
3、裝配查抄三通旋塞，研磨密封面，保障周密不泄露，其毗連絲扣應無缺無損。
4、存水彎管，三通旋塞除銹、涂刷油漆。
（三）壓力表利用時的改換
當壓力表在運轉中發明失定時，必須實時改換。
任務步驟以下：
1、改換的壓力表必須是顛末計量部分校驗及格的有鉛封的，在校驗有用期的壓力表或有出廠及格證實的新表。
2、換表之前，必須將三通旋塞旋至沖刷壓力表的地位，將存水彎管內的污物沖刷清潔。
3、將三通旋塞旋至使存水彎管存水的地位，用扳手取下舊表，換上新的壓力表。
4、將三通旋塞旋至普通任務時的地位，使新表投入運轉。
